 |
| Cantidad: | |
|---|---|

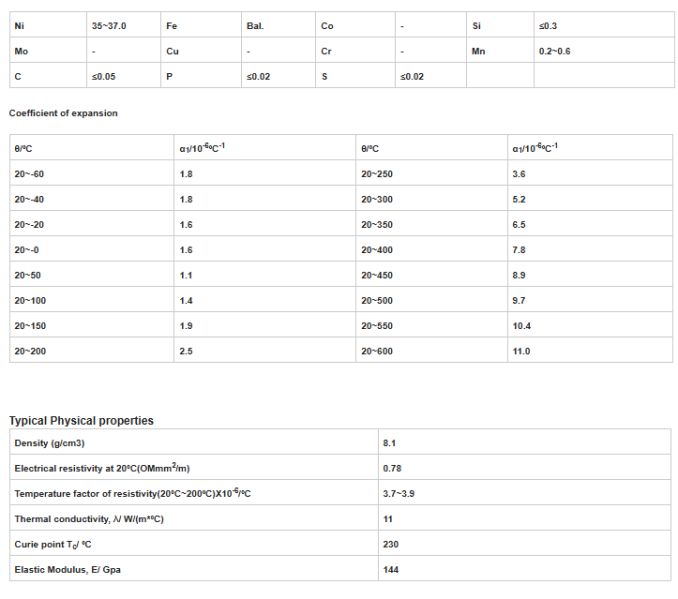

4J36 (Invar), también conocido genéricamente como FeNi36 (64FeNi en EE. UU.), es una aleación de níquel-hierro que destaca por su excepcionalmente bajo coeficiente de expansión térmica (CTE o α).
4J36 (Invar) se utiliza donde se requiere una alta estabilidad dimensional, como instrumentos de precisión, relojes, medidores de fluencia sísmica, marcos de máscaras de sombra de televisión, válvulas en motores y relojes antimagnéticos. En agrimensura, cuando se va a realizar una nivelación de elevación de primer orden (alta precisión), la mira de nivel (varilla niveladora) utilizada está hecha de Invar, en lugar de madera, fibra de vidrio u otros metales. En algunos pistones se utilizaron puntales de Invar para limitar su expansión térmica dentro de sus cilindros.
4J36 utiliza soldadura con oxiacetileno, soldadura por arco eléctrico, soldadura y otros métodos de soldadura. Dado que el coeficiente de expansión y la composición química de la aleación deben evitarse debido a que la soldadura provoca un cambio en la composición de la aleación, es preferible utilizar metales de aportación para soldadura por arco de argón que contengan preferiblemente entre 0,5% y 1,5% de titanio, para reducir la porosidad y las grietas de la soldadura.
4J36 (Invar), también conocido genéricamente como FeNi36 (64FeNi en EE. UU.), es una aleación de níquel-hierro que destaca por su excepcionalmente bajo coeficiente de expansión térmica (CTE o α).
4J36 (Invar) se utiliza donde se requiere una alta estabilidad dimensional, como instrumentos de precisión, relojes, medidores de fluencia sísmica, marcos de máscaras de sombra de televisión, válvulas en motores y relojes antimagnéticos. En agrimensura, cuando se va a realizar una nivelación de elevación de primer orden (alta precisión), la mira de nivel (varilla niveladora) utilizada está hecha de Invar, en lugar de madera, fibra de vidrio u otros metales. En algunos pistones se utilizaron puntales de Invar para limitar su expansión térmica dentro de sus cilindros.
4J36 utiliza soldadura con oxiacetileno, soldadura por arco eléctrico, soldadura y otros métodos de soldadura. Dado que el coeficiente de expansión y la composición química de la aleación deben evitarse debido a que la soldadura provoca un cambio en la composición de la aleación, es preferible utilizar metales de aportación para soldadura por arco de argón que contengan preferiblemente entre 0,5% y 1,5% de titanio, para reducir la porosidad y las grietas de la soldadura.
