Los sistemas de desulfuración húmeda de gases de combustión (FGD) presentan uno de los entornos más hostiles en la generación de energía industrial. Combinan niveles de pH extremadamente bajos, altas temperaturas continuas y concentraciones severas de cloruro. Una falla prematura en las tuberías provoca costosas y no programadas paradas de la planta. También conduce directamente al incumplimiento de estrictas normas de emisiones ambientales y a operaciones de reemplazo masivas. Los materiales de tuberías estándar se degradan rápidamente en estas duras condiciones. Sufren mucho de picaduras localizadas, corrosión en grietas profundas y peligrosas fisuras por corrosión bajo tensión por cloruro (CSCC). Especificar la tubería sin costura de acero inoxidable correcta para la desulfuración de gases de combustión previene directamente estas fallas catastróficas. Debe adaptar la metalurgia del material con precisión a las condiciones específicas de la zona, como torres de absorción y líneas de lodo. Esta cuidadosa selección elimina por completo las vulnerabilidades estructurales ocultas. Esta guía proporciona un marco técnico detallado. Le ayudamos a evaluar, seleccionar y adquirir las aleaciones resistentes a la corrosión adecuadas para sus aplicaciones críticas de FGD.
Se eliminan las vulnerabilidades de la soldadura: las tuberías sin costura eliminan la zona afectada por el calor (HAZ), un sitio de inicio primario para las picaduras en entornos de depuración FGD.
PREN impulsa la selección de calidad: el número equivalente de resistencia a las picaduras dicta la viabilidad del material; Los entornos que superan las 10 000 ppm de cloruros requieren soluciones de alta aleación, como tuberías sin costura 904L o grados súper austeníticos.
Los sistemas FGD húmedos crean realidades operativas brutalmente agresivas para cualquier estructura metálica. A medida que el dióxido de azufre reacciona con el agua, se produce una condensación continua de ácido sulfúrico y sulfuroso a lo largo de las paredes de la tubería. Simultáneamente, el sistema bombea lodo de piedra caliza para neutralizar estos ácidos. Esta suspensión introduce intensas fuerzas abrasivas durante el transporte de fluidos. Los metales estándar no pueden sobrevivir a este implacable ataque químico combinado con un desgaste mecánico continuo. El entorno exige soluciones metalúrgicas altamente especializadas para mantener la integridad operativa en el tiempo.
La lechada recirculada concentra continuamente los cloruros dentro del sistema de circuito cerrado. La combustión de carbón libera trazas de halógenos como cloro y flúor en los gases de combustión. Los depuradores lavan estos halógenos directamente en el licor circulante. Debido a que las instalaciones modernas reutilizan ampliamente el agua para cumplir con los objetivos ambientales, los niveles de cloruro aumentan peligrosamente. Las concentraciones frecuentemente saltan desde una base de unos pocos cientos de partes por millón a más de 10.000 ppm. Esta acumulación drástica reduce significativamente el umbral de corrosión localizada. Rompe activamente la capa protectora pasiva de óxido en grados de acero estándar.
Debe comprender tres modos de falla principales para especificar la aleación correcta:
Corrosión por picaduras y grietas: el pH extremadamente bajo y los niveles altos de cloruro impulsan este ataque agresivo. Los depósitos de incrustaciones de sulfato de calcio forman grietas estrechas a lo largo del interior de la tubería. Los iones de cloruro agresivos se concentran debajo de estos depósitos, creando microambientes ácidos localizados que devoran la pared de la tubería.
Fisuración por corrosión bajo tensión con cloruro (CSCC): las altas temperaturas de funcionamiento desencadenan este modo de falla repentino y catastrófico. La tensión de tracción debida a la presión interna del fluido interactúa peligrosamente con los iones de haluro. Esto hace que las grietas microscópicas se propaguen rápidamente a través de los granos de metal.
Erosión-Corrosión: Las líneas de entrega de lodos enfrentan graves amenazas sinérgicas. La piedra caliza en movimiento elimina mecánicamente la capa protectora de óxido de cromo. Los ácidos químicos atacan inmediatamente al metal vulnerable y recién expuesto. Este ciclo acelera exponencialmente la pérdida de material.
La fabricación sin costuras garantiza una textura microestructural homogénea en todo el cuerpo del tubo. Los fabricantes perforan un tocho de acero sólido a temperaturas extremas para crear el tubo hueco. Las tuberías soldadas contienen inherentemente una costura de soldadura longitudinal y una zona afectada por el calor (HAZ) adyacente. Durante la soldadura, los carburos de cromo a menudo precipitan a lo largo de los límites de los granos, agotando la matriz circundante de cromo esencial. Estas áreas soldadas actúan como regiones anódicas vulnerables. Siguen siendo muy susceptibles al ataque galvánico preferencial cuando se exponen a fluidos de lodos ácidos.
Las tuberías sin costura ofrecen índices de presión superiores y una dinámica de fluidos predecible. Mantienen una rugosidad superficial interna muy consistente en toda su longitud. Las tuberías soldadas frecuentemente presentan raíces de soldadura internas menores o protuberancias de cordón. Estos pequeños obstáculos crean turbulencias de fluidos localizadas. También actúan como puntos de bloqueo físicos donde se acumulan las partículas de lodo de piedra caliza abrasiva. Este interior liso de una tubería sin costura reduce significativamente la probabilidad de incrustaciones de lodo. Se evita la peligrosa corrosión debajo del depósito cuando las incrustaciones sólidas no pueden adherirse firmemente a las paredes de la tubería.
Debe implementar formatos integrados en sus zonas de proceso más críticas. Siguen siendo absolutamente no negociables para las líneas de suministro de purines a alta presión. Los cabezales de pulverización y los puntos precisos de inyección de productos químicos también exigen una integridad estructural ininterrumpida. Recomendamos encarecidamente diseños sin costuras para eliminar rupturas inesperadas de tuberías y costosas reparaciones de emergencia. Cada soldadura representa un posible punto de falla microestructural en un entorno FGD. Las tuberías sin costura eliminan de forma sistemática y permanente este riesgo de sus instalaciones.
Los ingenieros deben hacer coincidir la composición de la aleación específica con la zona química exacta. El uso de un grado metalúrgico incorrecto garantiza fallas tempranas y fugas graves en el proceso. Aquí hay una lista de verificación completa de evaluación de materiales para guiar su selección.
Los grados austeníticos estándar como 316 y 316L sirven solo para los entornos más suaves y con bajo contenido de cloruro. Puede especificarlos de forma segura para sistemas auxiliares de baja temperatura o líneas de agua limpia de reposición. Conlleven un enorme riesgo de fallo catastrófico dentro del circuito de absorción principal. Recomendamos encarecidamente no utilizarlos en lugares donde las concentraciones de ácido fluctúen o donde los niveles de cloruro excedan las 1000 ppm.
Este grado proporciona un contenido excepcionalmente alto de níquel (23~28%) y molibdeno (4%~5%). Ofrece una resistencia robusta y predecible contra niveles de cloruro de moderados a altos. La adición específica de cobre permite que una tubería sin costura 904L resista perfectamente ambientes con ácido sulfúrico concentrado. Muchas instalaciones de energía consideran que este es el equilibrio más práctico para tuberías de lodos FGD húmedos estándar. Cierra eficazmente la brecha de rendimiento entre las aleaciones comerciales estándar y los metales exóticos muy costosos.
Estas aleaciones robustas cuentan con un número equivalente de resistencia a las picaduras (PREN) superior a 40. Las necesita estrictamente para los entornos de cloruro más extremos dentro del sistema de depuración. Las zonas que superan las 10 000 ppm de cloruros y operan a niveles de pH muy bajos exigen este nivel superior de protección. Ofrecen un rendimiento contra la corrosión notablemente cercano al de las aleaciones puras a base de níquel, pero a un precio notablemente más accesible.
Evaluamos grados dúplex para zonas que exigen una resistencia mecánica masiva. Su microestructura mixta de austenita y ferrita maneja maravillosamente la intensa erosión física de lodos espesos y de alta velocidad. Sin embargo, debe controlar cuidadosamente sus límites de temperatura operativa específicos. La exposición continua a altas temperaturas puede causar una peligrosa fragilización alfa-prima en microestructuras dúplex, lo que lleva a fallas mecánicas repentinas.
Grado material | PREN aproximado | Solicitud primaria de DGF | Limitación clave |
|---|---|---|---|
316 / 316L | 23 - 28 | Sistemas de agua auxiliares, zonas bajas en cloruro | Altamente susceptible a las picaduras > 1000 ppm de cloruros |
904L | 34 - 36 | Circuito de absorción principal, líneas de lodo moderadas | Luchas en ambientes con niveles ultra altos de cloruro |
254SMO (súper austenítico) | 42 - 45 | Zonas extremas de alto contenido de cloruro, cabezales de bajo pH | Requiere procedimientos de soldadura especializados si se modifica. |
2507 (Súper Dúplex) | 42 - 43 | Transporte de lodos de alta erosión, agitadores. | Límites estrictos de temperatura operativa máxima |
Las decisiones de adquisiciones modernas requieren una justificación técnica rigurosa. Debe aplicar fórmulas metalúrgicas estándar y marcos regulatorios para garantizar la confiabilidad a largo plazo.
Los ingenieros de adquisiciones deben utilizar la fórmula PREN para comparar sistemáticamente cualquier tubería de acero inoxidable FGD . La ecuación estándar aceptada mundialmente es (%Cr + 3,3x%Mo + 16x%N). Este cálculo matemático compara el material elegido directamente con la química de la instalación proyectada. Un PREN calculado más alto confirma una resistencia significativamente mayor a la corrosión por picaduras y grietas localizadas. Debe hacer coincidir con precisión el PREN seleccionado con sus datos de monitoreo continuo de cloruro para evitar una ingeniería excesiva o una especificación insuficiente de la tubería.
Sus elecciones metalúrgicas deben alinearse estrictamente con las pautas publicadas por el EPRI (Instituto de Investigación de Energía Eléctrica). También debe consultar en profundidad las normas regulatorias ambientales locales que rigen la contención de sustancias químicas. Las instalaciones que operan bajo estrictas jurisdicciones gubernamentales enfrentan un intenso escrutinio estructural. El cumplimiento de los materiales garantiza una absoluta seguridad estructural y protección del medio ambiente. Previene activamente fugas químicas desastrosas que resultan de uniones de tuberías debilitadas y no conformes.
Las estrategias de adquisiciones deben ir mucho más allá de la simple métrica inicial del precio por tonelada. Es necesario tener en cuenta detenidamente la vida útil ininterrumpida esperada de la aleación elegida. Evalúe las eficiencias de instalación específicas para diferentes grados de materiales, ya que las tuberías sin costura a menudo requieren menos controles de mantenimiento. Mire de cerca cómo evitar el tiempo de inactividad. Las aleaciones de alto rendimiento evitan activamente costosas paradas de emergencia de las fregadoras. Actualizar la especificación inicial del material generalmente produce una increíble estabilidad operativa a largo plazo y una cantidad drásticamente menor de ciclos de reemplazo.
La adquisición de materiales especializados de alta aleación conlleva distintos riesgos en la cadena de suministro. Debe aplicar estrictas medidas de control de calidad mucho antes de que comience la instalación física.

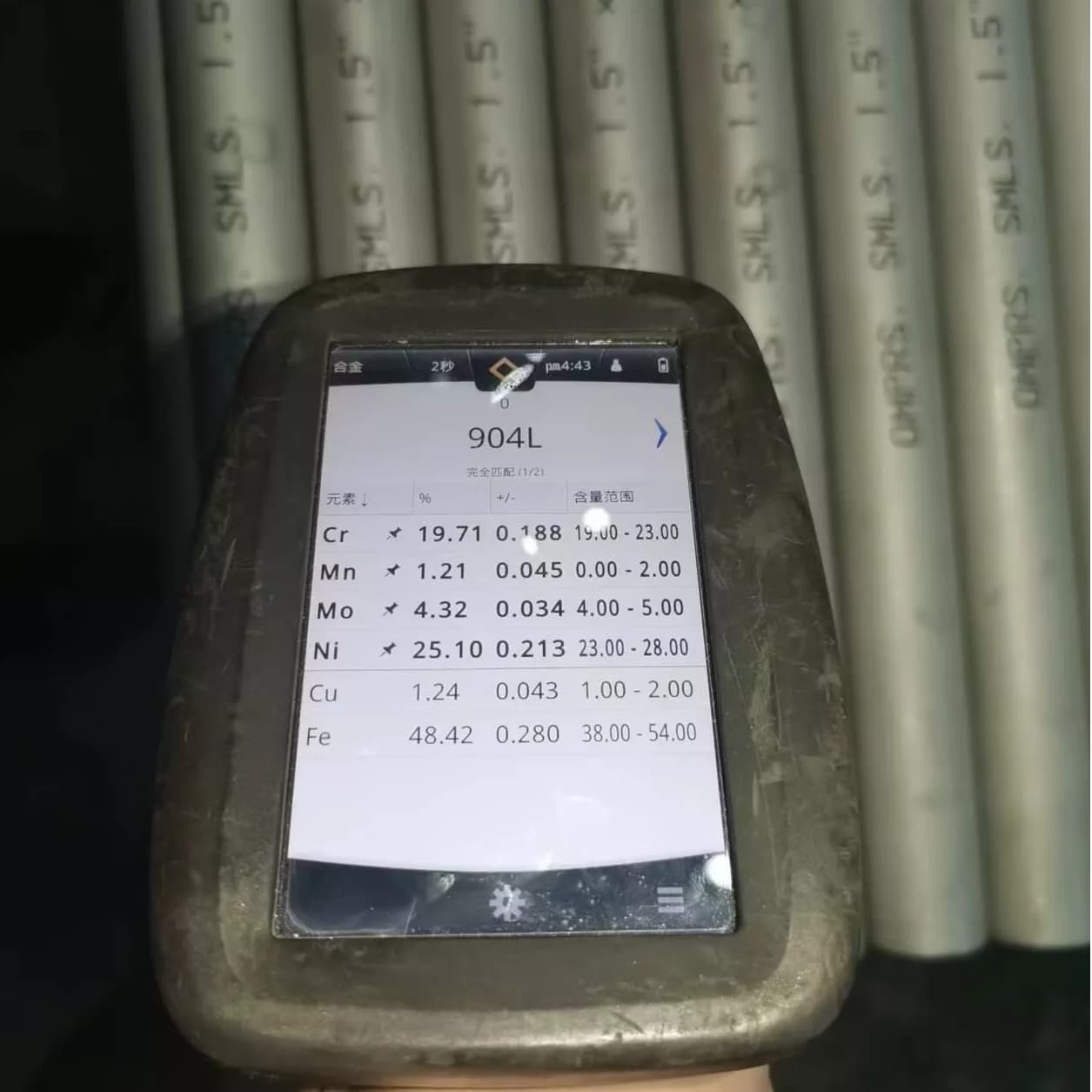

Los materiales falsificados o mal aleados representan una amenaza grave y silenciosa para sus instalaciones. Los metales de calidad inferior se desintegrarán rápidamente en entornos agresivos de FGD. Enfatizamos fuertemente la absoluta necesidad de la Identificación Positiva de Materiales (PMI). Debe realizar esta verificación en cada lote de tuberías entrantes antes de la instalación. Los modernos analizadores portátiles de fluorescencia de rayos X (XRF) detectan inmediatamente composiciones químicas incorrectas. Esto evita desastrosas mezclas de materiales.
Al adquirir tuberías resistentes a la corrosión , siempre debe exigir certificados de prueba de materiales (MTC) estrictos EN 10204 3.1 o 3.2. Estos documentos formales y legalmente vinculantes garantizan la composición química exacta del lote térmico. También verifican propiedades mecánicas cruciales como la resistencia a la tracción, el límite elástico y el alargamiento. Nunca acepte envíos no certificados o vagamente documentados para aplicaciones críticas de depuración. La trazabilidad de extremo a extremo garantiza una confianza absoluta en la ingeniería en toda su red de tuberías.
Los equipos de adquisiciones deben tener en cuenta cuidadosamente los plazos de entrega de fabricación realistas. Los procesos especializados de trefilado sin costura para metales exóticos requieren programas de producción extensos y complejos. Las aleaciones con alto contenido de níquel enfrentan con frecuencia prolongados retrasos en el suministro global debido a la escasez de materias primas. Debe alinear perfectamente su cronograma de adquisición de materiales con la parada planificada de su planta. Realizar pedidos con meses de anticipación garantiza que sus materiales críticos lleguen de manera segura antes de que se abra la ventana de mantenimiento.
La selección de la óptima para la desulfuración de gases de combustión tubería sin costura de acero inoxidable representa un delicado compromiso de ingeniería. Debe equilibrar la máxima resistencia a la corrosión localizada con el presupuesto realista de adquisiciones del proyecto. El valor PREN calculado sigue siendo su métrica guía objetiva y más confiable para esta decisión.
Su lógica de preselección debe ser intransigente. Elimine todas las tuberías soldadas para sus zonas de circulación de alta presión y alto contenido de cloruro. Utilice de forma predeterminada inmediatamente los grados 904L o súper austeníticos sin costura basándose enteramente en sus datos de monitoreo continuo de cloruro.
Su próxima acción requiere una consulta profesional directa. Contacte inmediatamente con un proveedor metalúrgico especializado. Pídales que auditen con precisión la química actual de su fluido FGD y sus temperaturas operativas. Solicite presentaciones técnicas detalladas y muestras certificadas de MTC para sus programas de tuberías requeridos hoy.
R: El PREN requerido depende completamente de los entornos de la zona específica. Generalmente, necesita un PREN superior a 35 para zonas de depuración moderadas. Para componentes internos de absorbentes altamente agresivos que enfrentan concentraciones severas de cloruro, debe especificar un PREN superior a 40. Siempre controle sus niveles continuos de cloruro para comparar este requisito con precisión.
R: El grado 904L contiene niveles significativamente más altos de molibdeno, níquel y cobre en comparación con el 316L estándar. Esta formulación química específica mejora drásticamente su resistencia al ácido sulfúrico concentrado. También proporciona un umbral mucho más alto contra las peligrosas picaduras de cloruro, lo que garantiza una vida útil mucho más larga en lodos agresivos.
R: Los tubos sin costura eliminan por completo la costura de soldadura longitudinal y su zona asociada afectada por el calor. Esto elimina el principal punto de falla microestructural debido a la corrosión debajo del depósito. La superficie interna lisa e ininterrumpida evita que la lechada de piedra caliza abrasiva se enganche y erosione las juntas débiles. Esta integridad estructural extiende sustancialmente el tiempo medio entre fallas (MTBF).
R: Los grados súper dúplex ofrecen una resistencia mecánica muy superior y una excelente resistencia a la erosión para aplicaciones de lodos pesados. Sin embargo, poseen limitaciones estrictas de temperatura superior en comparación con los superausteníticos. La exposición de aleaciones dúplex a un calor excesivo provoca una peligrosa fragilidad microestructural. Debe evaluar las temperaturas de funcionamiento exactas antes de finalizar esta sustitución de material.
