Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-06-27 Origen:Sitio
La manipulación de ácido sulfúrico (H₂SO₄) presenta uno de los desafíos de selección de materiales más severos en la ingeniería industrial. Si bien los grados estándar de la serie 300 sirven como base, la volatilidad del proceso los empuja rápidamente más allá de sus límites seguros. Depender de aleaciones estándar cerca de sus límites operativos frecuentemente exige sistemas de protección anódica complejos. Estos sistemas complementarios introducen puntos de falla ocultos y pesadas cargas de mantenimiento. Los picos repentinos de temperatura, cambios menores de concentración o trazas de impurezas inesperadas pueden desencadenar una corrosión localizada catastrófica. Exploraremos los umbrales de ingeniería precisos donde los materiales estándar fallan en condiciones reales de planta. Aprenderá cómo las actualizaciones metalúrgicas mitigan los riesgos de corrosión y previenen tiempos de inactividad no programados. Esta guía detalla por qué actualizar a una tubería de acero inoxidable 904L altamente aleado para servicio con ácido sulfúrico es una estrategia esencial para garantizar la seguridad del proceso a largo plazo.
La zona muerta del 316L: el 316L se degrada rápidamente en ácido sulfúrico de concentración media (normalmente del 20% al 60%) a temperaturas elevadas; 904L está específicamente aleado para cerrar esta brecha.
La ventaja del cobre: La adición de 1,5 % de cobre en 904L proporciona un mecanismo de pasivación único contra ácidos reductores como el H₂SO₄.
El multiplicador de cloruro: cuando las impurezas de cloruro ingresan a la corriente de ácido sulfúrico, el 316L se vuelve altamente susceptible a la corrosión por picaduras y grietas, lo que requiere el cambio a un grado súper austenítico.
Muchos equipos de ingeniería estandarizan las tuberías 316L. Ahorra gastos de capital inicial. Sin embargo, esta elección introduce graves riesgos operativos. Los parámetros de la planta rara vez permanecen perfectamente estables. Cuando las concentraciones o las temperaturas se desvían, los sistemas de tuberías fallan rápidamente.
Observamos zonas de falla específicas para los grados austeníticos estándar. Los ingenieros consideran que el 316L es seguro sólo en los extremos. Maneja ácido muy diluido (menos del 5%) o ácido altamente concentrado (más del 90%) a temperatura ambiente. La zona de concentración media resulta catastrófica. Una vez que la concentración alcanza del 20% al 60%, las tasas de corrosión aumentan. La aplicación de calor acelera exponencialmente esta degradación. La capa protectora de óxido no puede sostenerse por sí misma en estas condiciones reductoras agresivas.
Las instalaciones a menudo intentan ampliar los límites operativos. Instalan protección anódica para obligar a las tuberías estándar a realizar tareas más duras. Esto crea una falacia peligrosa. Depende completamente de un sistema eléctrico secundario. Si la protección falla, las consecuencias son inmediatas. Los cortes de energía o la degradación de los electrodos eliminan la película protectora. A esto le sigue una falla rápida y no controlada de las tuberías. Cambia la confiabilidad metalúrgica por la dependencia eléctrica.
Además, la sensibilidad a las impurezas sigue siendo un importante punto ciego. Las líneas químicas del mundo real contienen variables no mapeadas. Los cloruros traza ingresan a la corriente regularmente desde el agua de alimentación o los químicos precursores. Las tuberías estándar de la serie 300 muestran una inmensa vulnerabilidad a estas impurezas. Los cloruros degradan la capa pasiva de óxido. Las picaduras y las fisuras por corrosión bajo tensión destruyen la estructura metálica mucho antes de que se produzca un adelgazamiento general. Los ingenieros deben tener en cuenta estos contaminantes del mundo real en lugar de depender únicamente de datos de laboratorio.
Para superar estas limitaciones, los ingenieros recurren a la metalurgia avanzada. Debe especificar una tubería de acero inoxidable súper austenítico . En esta categoría destaca la aleación 904L (UNS N08904). Sirve como la tubería de procesamiento químico definitiva para ambientes severos. Los ingenieros lo diseñaron explícitamente para manejar ácidos reductores.
Una evaluación metalúrgica exhaustiva revela por qué funciona tan bien. La química de la aleación aborda directamente mecanismos de corrosión específicos.
Alto contenido de níquel (23%~28%) y molibdeno (4%~5%): esta combinación supera drásticamente los grados estándar. Proporciona una resistencia superior al agrietamiento por corrosión bajo tensión inducido por cloruro. El alto contenido de molibdeno detiene las picaduras localizadas antes de que se propaguen profundamente en la pared de la tubería.
El papel del cobre (1%~2%): El cobre cambia fundamentalmente el comportamiento del material. Desacelera activamente las tasas de corrosión en ambientes no oxidantes. Esto lo hace muy eficaz contra el ácido sulfúrico diluido e intermedio. Las aleaciones estándar carecen de este crucial mecanismo de defensa.
Bajo contenido de carbono (≤ 0,020%): la soldadura a menudo crea puntos débiles en las redes de tuberías. Un alto contenido de carbono provoca la precipitación de carburos en los límites de los granos. El contenido extremadamente bajo de carbono del N08904 evita esta sensibilización. Mantiene una resistencia total a la corrosión en cada junta. El recocido posterior a la soldadura es completamente innecesario.
Estos elementos funcionan sinérgicamente. Construyen una capa pasiva robusta y autorreparable. El material sobrevive a violentas fluctuaciones en la fuerza del ácido y la temperatura. Obtendrá un margen de seguridad operativa más amplio.
Elegir el material adecuado requiere un marco objetivo. Debe saber exactamente cuándo la actualización se vuelve obligatoria. Los ingenieros se basan en curvas de isocorrosión estándar de 0,1 mm/año. Estos diagramas trazan zonas operativas seguras según la temperatura y la concentración.
Concentración de ácido sulfúrico (%) | Temperatura máxima segura para 316L (°C) | Temperatura máxima segura para 904L (°C) | Nota sobre el comportamiento de corrosión |
|---|---|---|---|
5% (diluido) | 40°C | 70°C | El cobre retarda significativamente el ataque ácido. |
20% - 60% (rango medio) | No recomendado | 50°C - 60°C | Las aleaciones estándar se disuelven rápidamente; el súper austenítico cierra la brecha. |
80% (Concentrado) | No recomendado | 70°C | El alto contenido de níquel estabiliza la película pasiva. |
98% (altamente concentrado) | 40°C (baja velocidad) | 60°C+ (velocidad moderada) | Los riesgos de corrosión inducida por el flujo aumentan. |
Este gráfico ilustra claramente la brecha de desempeño. Sin embargo, el caso límite de concentración del 98% requiere especial atención. Los foros técnicos debaten con frecuencia este escenario. Si bien el acero estándar o incluso el acero al carbono maneja adecuadamente el ácido puro al 98%, la realidad es más compleja. Los problemas surgen en el momento en que aumenta la velocidad del fluido. La corrosión inducida por el flujo elimina la delicada película de sulfato de hierro de las aleaciones inferiores.
Además, la dilución se produce durante las paradas de la planta o durante los ciclos de lavado. El ácido absorbe rápidamente la humedad atmosférica. La concentración cae hasta el rango medio altamente corrosivo. La mejora se vuelve necesaria para sobrevivir a estos períodos de transición sin sufrir pérdidas graves en las paredes internas.
También debemos evaluar el rendimiento en medios mixtos. Los procesos industriales rara vez involucran ácidos puros. El ácido sulfúrico a menudo transporta contaminantes de ácido fosfórico o cloruro. Las calidades estándar sufren un colapso inmediato bajo estos ataques combinados. La composición de alta aleación mantiene su integridad incluso cuando estas impurezas agresivas aumentan de manera impredecible.
Reconocemos el importante multiplicador del costo inicial del material. Los materiales de alta aleación exigen una inversión inicial mayor. Sin embargo, evaluar únicamente el capital inicial ignora riesgos sistémicos masivos. Debes priorizar la seguridad del proceso.
Debe calcular el costo real de una falla repentina. Considere los factores compuestos:
Tiempo de inactividad de la producción: cada hora que una línea permanece inactiva genera ingresos exponenciales. Detener un proceso químico para reparaciones de emergencia arruina lotes de producción enteros.
Limpieza ambiental: Los derrames de ácido requieren equipos de remediación especializados. Las sanciones regulatorias agravan el desastre. Se enfrenta a un intenso escrutinio por parte de las agencias medioambientales.
Peligros de seguridad: Las fugas de fluidos altamente corrosivos ponen inmediatamente en peligro al personal de la planta. Contener una explosión de sulfúrico a alta presión es increíblemente peligroso.
Cargas laborales: Los reemplazos de emergencia de tuberías exigen tarifas laborales superiores. El envío acelerado de materiales añade una tensión innecesaria a los presupuestos de mantenimiento.
Las métricas de escalabilidad y ciclo de vida cuentan la historia real. Especificar una calificación más alta extiende el tiempo medio entre fallas (MTBF). Cambia el cronograma de reemplazo de meses a décadas. Esta estrategia aplana la curva de gastos operativos de las plantas químicas. Garantizará tiradas de producción ininterrumpidas. La reducción de las intervenciones de mantenimiento justifica plenamente la actualización inicial de las especificaciones.
Las realidades de la implementación exigen un enfoque estricto en materia de adquisiciones. La compra de estas aleaciones especiales requiere un control de calidad riguroso. No se pueden tratar como acero estructural de calidad comercial. Pequeñas desviaciones en la química conducen a fracasos masivos en el campo.

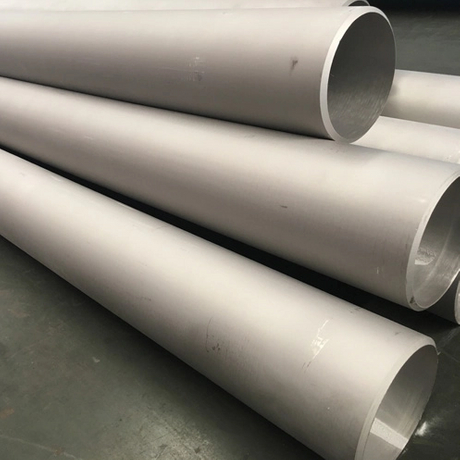

Debe decidir cuándo especificar una tubería sin costura N08904 . Las configuraciones perfectas manejan entornos de alta presión sin problemas. Ofrecen una tolerancia absoluta a cero fugas para líneas de transferencia críticas. Los formatos soldados sirven mejor para diámetros mayores o drenajes por gravedad de baja presión. Sin embargo, los tubos sin costura eliminan por completo la costura de soldadura longitudinal. Esto elimina el sitio de inicio más común de la corrosión localizada. Para ácido concentrado bajo alta presión de bomba, la unión sin costuras no es negociable.
La cadena de suministro global presenta varias trampas peligrosas. Los compradores deben estar atentos a los materiales con doble certificación. Algunos proveedores ofrecen materiales que afirman cumplir con múltiples estándares amplios simultáneamente. Simplemente cumplen con los requisitos mínimos. Esto compromete el equilibrio químico específico requerido para un servicio ácido severo.
Debe exigir informes de pruebas de materiales (MTR) estrictos. Verifique las composiciones exactas de cromo, níquel y cobre antes de aceptar la entrega. No acepte certificaciones genéricas. Identificar los estándares globales correctos. Asegúrese de que su pedido haga referencia explícita a las especificaciones ASTM B677 o ASTM A312 equivalente para este grado específico.
Antes de finalizar cualquier solicitud de cotización (RFQ), establezca las condiciones exactas de flujo. Debe trazar los máximos de temperatura, la velocidad del fluido, los rangos de concentración y los niveles de aireación. Comparta estos datos granulares directamente con su fabricante. Una tubería de acero inoxidable 904L correctamente especificada para ácido sulfúrico solo funcionará de manera óptima si coincide con su realidad operativa precisa.
El 316L estándar sigue siendo adecuado para concentraciones extremas, puras y estrictamente controladas. Sin embargo, es predecible que falle en condiciones dinámicas. La actualización a una aleación superaustenítica especializada es la opción de ingeniería necesaria para procesos químicos dinámicos, intermedios o cargados de impurezas. Elimina las conjeturas de sus programas de mantenimiento.
Audite sus datos: compare sus tablas de isocorrosión con las temperaturas operativas reales de la planta, no solo con los límites de diseño teóricos.
Identifique impurezas: pruebe sus corrientes de ácido en busca de trazas de cloruros para evitar fallas inesperadas por picaduras.
Plan de paradas: tenga en cuenta la dilución de ácido causada por la absorción de humedad atmosférica durante los ciclos de mantenimiento de rutina.
Actualice las zonas críticas: reemplace las tuberías estándar en codos de alta velocidad y descargas de bombas para eliminar inmediatamente la corrosión inducida por el flujo.
R: No. Si bien los grados estándar manejan una concentración pura del 98% a temperatura ambiente, la introducción de cloruros cambia la dinámica por completo. Los cloruros inician una rápida corrosión por picaduras y grietas. Destruyen la capa pasiva. Debe actualizar a una aleación súper austenítica o Aleación 20 para resistir este riesgo compuesto.
R: Requiere controles más estrictos. Debe utilizar metales de aportación coincidentes o sobrealeados, como AWS ER385. Un alto aporte de calor provoca grietas en caliente. Los soldadores deben utilizar protocolos rigurosos de gas de protección y mantener bajas temperaturas entre pasadas. Sin embargo, su contenido ultrabajo de carbono previene con éxito la precipitación de carburo.
R: Debe pasar a aleaciones con mayor contenido de níquel cuando trabaje con ácido hirviendo en todas las concentraciones. Si las temperaturas de funcionamiento superan los 70°C en el rango medio altamente corrosivo (20% a 60%), incluso los grados súper austeníticos fallan. La aleación 20 o Hastelloy se vuelve necesaria para estos ambientes de calor extremo.
R: Las aleaciones superausteníticas pertenecen a un nicho de mercado especializado. Las fábricas los producen en lotes más pequeños y específicos en lugar de tiradas comerciales continuas. La compleja metalurgia requiere controles de fusión precisos y procesos de enfriamiento prolongados. Esta realidad de producción por lotes naturalmente extiende los plazos de entrega para configuraciones perfectas.
