Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-22 Origen:Sitio
Los procesos de alta temperatura agotan el cromo en la superficie de una tubería sin costura de acero inoxidable . Esta reacción crea una capa de óxido oscuro conocida como incrustación. Compromete gravemente la resistencia natural a la corrosión del metal. Los fabricantes y los equipos de adquisiciones se enfrentan a una elección crítica en su cadena de suministro. Deben seleccionar el método de desincrustación y pasivación correcto para sus aplicaciones específicas. La técnica elegida debe restaurar la capa pasiva de forma eficaz. No puede alterar las dimensiones de las tuberías, violar estrictas regulaciones ambientales ni ralentizar los plazos de producción. También desea evitar incurrir en costos de procesamiento innecesarios durante la fabricación. Este artículo proporciona una comparación objetiva de los métodos de eliminación de incrustaciones químicos y mecánicos. Nos centraremos estrictamente en la implementación industrial, el aseguramiento de la calidad y el cumplimiento de estándares como ASTM A380. Aprenderá cómo adaptar el método correcto a sus requisitos de ingeniería específicos y garantizar la integridad del sistema a largo plazo.
El decapado químico sigue siendo el estándar de la industria para la eliminación completa y uniforme de incrustaciones, lo que da como resultado el acabado AP (recocido y decapado) estándar.
Los métodos mecánicos evitan productos químicos peligrosos pero introducen riesgos de contaminación de la superficie y espesores desiguales de las paredes.
La selección del método correcto depende en gran medida de la geometría, el volumen y el cumplimiento del uso final de la tubería (p. ej., sanitario versus estructural).
Una desincrustación inadecuada, como un decapado excesivo o el uso de abrasivos contaminados, puede causar picaduras irreversibles o degradación estructural.
Los procesos de fabricación a menudo requieren calor extremo para lograr las propiedades metalúrgicas deseadas. Los ciclos de calentamiento, específicamente aquellos que producen una tubería sin costura 316L recocida , desencadenan una oxidación severa de la superficie. El metal interactúa rápidamente con el oxígeno atmosférico a temperaturas elevadas. Esta interacción crea una capa de óxido espesa y tenaz tanto en las paredes exteriores como en las interiores. La alta temperatura extrae el cromo del material base subyacente para formar esta corteza oscura. En consecuencia, se forma una zona empobrecida en cromo directamente debajo de la escala visible. No puede confiar en esta superficie comprometida para su protección. La integridad estructural depende enteramente del alto contenido de cromo, que ahora falta.
Las incrustaciones no tratadas introducen riesgos masivos de fallas en los sistemas de tuberías en diversas industrias. Primero, considere el inicio de la corrosión. Las incrustaciones de óxido son muy porosas y estructuralmente débiles. Atrapa fácilmente la humedad, los cloruros atmosféricos y los productos químicos del proceso. Estos elementos atrapados actúan como electrolito. Conducen directamente a una corrosión galvánica rápida y localizada. La degradación del material compromete los índices de presión de todo el sistema.
En segundo lugar, observemos la contaminación aguas abajo. Las incrustaciones carecen de verdadera adhesión al metal base. A menudo se desprende durante la transferencia de fluidos a alta velocidad. Estas escamas metálicas duras viajan libremente a través del sistema. Dañan los impulsores de las bombas aguas abajo, obstruyen los filtros finos y arruinan los asientos de válvulas sensibles. Además, contaminan lotes farmacéuticos o químicos de alta pureza.
Tu objetivo va más allá de la mera limpieza visual. Debe lograr la eliminación completa de la capa empobrecida en cromo. La exposición del metal base puro y no afectado permite que se produzca una pasivación natural. La tubería recupera entonces su película protectora e invisible de óxido de cromo.
El decapado químico utiliza soluciones ácidas mixtas altamente agresivas para decapar el metal. Las instalaciones suelen combinar ácido nítrico y ácido fluorhídrico para obtener resultados óptimos. Esta mezcla específica ataca agresivamente y disuelve las incrustaciones de óxido oscuro. Fundamentalmente, los ácidos también eliminan simultáneamente la capa subyacente empobrecida en cromo. El mecanismo químico garantiza que se llegue al metal base intacto debajo del daño.
Los ingenieros utilizan varias variaciones del proceso según el tamaño del proyecto, la geometría de la pieza y el estado de la instalación. La selección adecuada maximiza la eficiencia.
Baños de inmersión: los operadores sumergen tramos enteros de tubería a granel en grandes cubas de ácido con temperatura controlada. Esto garantiza un tiempo de contacto uniforme en toda la superficie de la tubería.
Circulación: los técnicos bombean soluciones ácidas directamente a través de sistemas de circuito cerrado completamente instalados. Esto elimina de forma segura las incrustaciones internas de redes de tuberías complejas.
Pastas y geles decapantes: los soldadores aplican estos productos químicos altamente viscosos directamente a las costuras de soldadura localizadas. El gel permanece en su lugar en superficies verticales sin gotear.

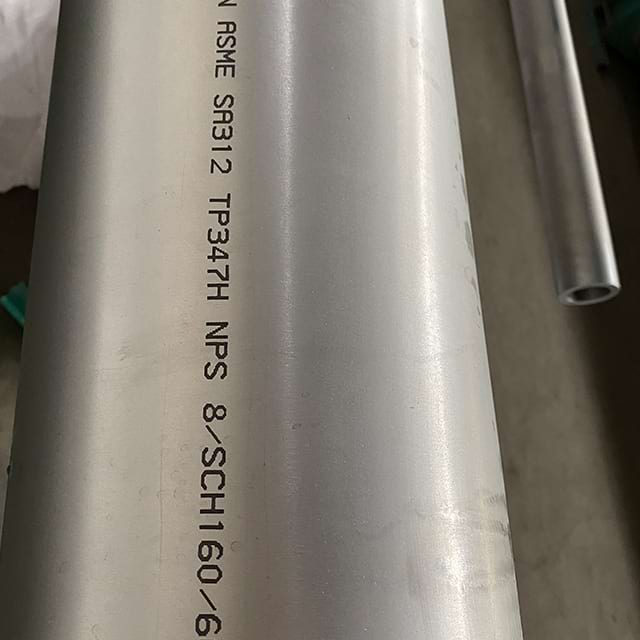

Este agresivo tratamiento químico produce un producto altamente confiable y uniforme. El resultado comercial es una tubería sin costura decapada impecable . Los equipos de adquisiciones reconocen universalmente este acabado estándar como una tubería de acero inoxidable AP (recocido y decapado).
Los métodos químicos ofrecen distintos pros y contras para los fabricantes. La principal ventaja es la cobertura absoluta de la superficie del 100 por ciento. Los ácidos fluyen fácilmente para alcanzar diámetros internos y geometrías complejas. Esto restaura la máxima resistencia a la corrosión de manera uniforme en todo el componente.
Sin embargo, usted enfrenta riesgos operativos específicos. El proceso exige protocolos estrictos y costosos de gestión de residuos peligrosos. Las instalaciones deben neutralizar las aguas residuales ácidas antes de su eliminación. Además, los operadores deben controlar meticulosamente la temperatura del baño y el tiempo de inmersión. Los parámetros no controlados corren el riesgo de un decapado excesivo. El decapado excesivo provoca una pérdida de material mensurable e invita a la corrosión intergranular a lo largo de los límites de los granos.
La desincrustación mecánica se basa completamente en la fuerza física y no en reacciones químicas. El mecanismo consiste en arrancar las incrustaciones rebeldes de la superficie de la tubería utilizando medios de alta fricción. Quita agresivamente la capa superior, dejando al descubierto el metal brillante que se encuentra debajo. Los operadores a menudo eligen este método para incrustaciones espesas y localizadas que resisten los tratamientos ácidos iniciales.
Las instalaciones implementan varias variaciones distintas del proceso para la eliminación mecánica.
Granallado abrasivo: los operadores disparan arena, perlas de vidrio o cáscaras de nuez trituradas al metal bajo alta presión neumática. Se prefieren las perlas de vidrio porque no dejan residuos de hierro.
Cepillado y esmerilado con cepillo de alambre: los trabajadores utilizan cepillos o ruedas abrasivas eléctricas para quitar las incrustaciones de las superficies exteriores accesibles y las zonas de soldadura.
Pulido de tubos de acero inoxidable : los técnicos lo utilizan como un paso secundario y altamente controlado. Crea acabados sanitarios o arquitectónicos suaves una vez finalizada la desincrustación primaria.
Los procesos mecánicos conllevan distintos pros y contras para los usuarios y fabricantes industriales. La mayor ventaja es la ausencia total de productos químicos tóxicos. Evitará complejas normas sobre eliminación de ácidos y humos peligrosos en el lugar de trabajo. La acción mecánica también proporciona un procesamiento muy rápido para acumulaciones de sarro localizadas y pesadas en componentes estructurales.
Los riesgos requieren una cuidadosa consideración por parte de los equipos de control de calidad. El decapado mecánico no pasiva inherentemente el metal. Simplemente elimina la costra visible y deja una superficie no pasivada altamente activa. Corre un alto riesgo de incrustar hierro suelto en la superficie. Esto sucede con frecuencia si los medios abrasivos contaminan el acero al carbono en el taller. Las partículas de hierro libres se oxidan rápidamente al exponerse a la humedad, arruinando por completo el acabado inoxidable.
Debe evaluar factores competitivos para elegir el método de descalcificación adecuado para su aplicación específica. Los ingenieros y compradores confían en criterios establecidos para guiar sus decisiones de adquisición. Debe sopesar las limitaciones físicas con la eficiencia de la producción. La siguiente matriz de decisiones desglosa las consideraciones principales para los proyectos de fabricación modernos.
Criterios de evaluación | Ventajas del decapado químico | Ventajas de la eliminación mecánica |
|---|---|---|
Volumen de lote | Escala de manera rentable para lotes grandes mediante cubas de inmersión automatizadas. | Más adecuado para fabricaciones únicas, reparaciones rápidas o trabajos personalizados de bajo volumen. |
Geometría del componente | Obligatorio para tuberías sin costura de pequeño diámetro donde el acceso interno está restringido. | Altamente eficaz para superficies grandes y planas o paredes de tuberías exteriores de fácil acceso. |
Aplicación de uso final | Estrictamente requerido para sistemas sanitarios, farmacéuticos y químicos de alta pureza. | Aceptable para aplicaciones estructurales básicas donde el acabado cosmético importa menos. |
Las implicaciones de costos impulsan en gran medida las estrategias de adquisiciones y los presupuestos de los proyectos. Debe equilibrar dos enfoques distintos al adquirir materiales. Puede comprar tuberías AP preacabadas directamente de una fábrica certificada. Este coste subcontratado proporciona un producto listo para usar con propiedades metalúrgicas garantizadas. Elimina por completo los cuellos de botella en el procesamiento interno.
Alternativamente, puede comprar tubería recocida en bruto y tratarla internamente. El tratamiento interno implica importantes horas de mano de obra, abrasivos consumibles y estrictos gastos de cumplimiento medioambiental. Las opciones preacabadas generalmente ofrecen mayor consistencia y menores riesgos de procesamiento para sistemas críticos de transferencia de fluidos.
El control de calidad separa las instalaciones de tuberías exitosas de las fallas prematuras y catastróficas. Debe confiar en los estándares de verificación establecidos para garantizar la integridad del sistema. El cumplimiento de la industria depende en gran medida de la norma ASTM A380 (Práctica estándar para limpieza, descalcificación y pasivación de piezas de acero inoxidable). Esta especificación proporciona un marco confiable y universalmente aceptado para la ejecución e inspección.
Debe emplear estrictos métodos de prueba posteriores al tratamiento para verificar el proceso de limpieza. Primero, utilice la inspección visual. Examine el metal de cerca para obtener un acabado gris mate uniforme. Esta apariencia confirma un decapado adecuado y uniforme en la superficie de la tubería. Cualquier punto oscuro indica escamas restantes.
En segundo lugar, realice una prueba estándar de rotura de agua. Rocíe agua limpia y desionizada sobre la superficie tratada. El agua debe extenderse uniformemente sobre el metal. El cordón indica aceites residuales, grasas o residuos abrasivos que bloquean la pasivación.
En tercer lugar, ejecute una prueba de ferroxilo. Esta prueba química detecta hierro libre residual en la superficie del metal. Es especialmente crítico si anteriormente utilizó métodos mecánicos como el pulido. La solución se vuelve azul al entrar en contacto con partículas de hierro incrustadas, lo que revela contaminación microscópica.
Tenga cuidado con los errores comunes durante la implementación. Nunca utilice ácido clorhídrico para decapar acero inoxidable. Provoca picaduras agresivas en la superficie y grietas por corrosión bajo tensión por cloruro. Evite a toda costa el uso de cepillos de alambre de acero al carbono. Incrustarán hierro propenso a oxidarse directamente en la matriz de acero inoxidable. Por último, nunca dejes de neutralizar adecuadamente los residuos ácidos utilizando soluciones alcalinas. El ácido sobrante continúa corroyendo el metal base mucho después de la instalación.
El veredicto final es claro para la gran mayoría de aplicaciones de transferencia de fluidos industriales. La compra de tuberías sin costura AP precertificadas representa el camino de menor riesgo para los equipos de ingeniería. El decapado químico controlado garantiza una eliminación completa de las incrustaciones. Restaura la verdadera resistencia a la corrosión y extiende el ciclo de vida de su infraestructura. Debe reservar los métodos mecánicos para tareas específicas y limitadas. Funcionan excepcionalmente bien para la limpieza de soldaduras exteriores o para una preparación previa al pulido agresivo en soportes estructurales.
Tome medidas sobre su siguiente paso antes de que comience la adquisición de materiales. Evalúe cuidadosamente las especificaciones técnicas de su próximo proyecto. Considere la geometría interna, la velocidad del flujo y el entorno de uso final de su sistema de tuberías. Consulte directamente con un laminador certificado o un socio de acabado de metales. Debe garantizar el cumplimiento documentado de las normas ASTM para proteger su inversión en infraestructura y mantener la seguridad operativa.
R: La descalcificación elimina física o químicamente la gruesa capa de óxido que se forma durante la fabricación a alta temperatura. La pasivación es el tratamiento químico posterior. Mejora y acelera la formación de una película protectora microscópica de óxido de cromo sobre la superficie recién limpiada.
R: No. El vinagre y el bicarbonato de sodio funcionan eficazmente para las manchas domésticas de agua dura. Sin embargo, la escala de recocido industrial a alta temperatura es muy tenaz. Requiere ácidos fluorhídrico y nítrico agresivos de grado industrial para disolver la capa de cromo empobrecida.
R: No. El pulido elimina eficazmente las incrustaciones visibles de la superficie, pero deja residuos microscópicos y compuestos abrasivos. Aún necesitará pasivación química posterior para garantizar que el metal alcance una longevidad óptima y una verdadera resistencia a la corrosión.
