Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-20 Origen:Sitio
En aplicaciones de alta presión, altamente corrosivas o de ruta crítica, las fallas de las tuberías son catastróficas. La ausencia de cordón de soldadura longitudinal es la principal protección contra estas graves roturas. Los gerentes de operaciones confían en esta integridad estructural continua para proteger al personal y prevenir peligros ambientales masivos.

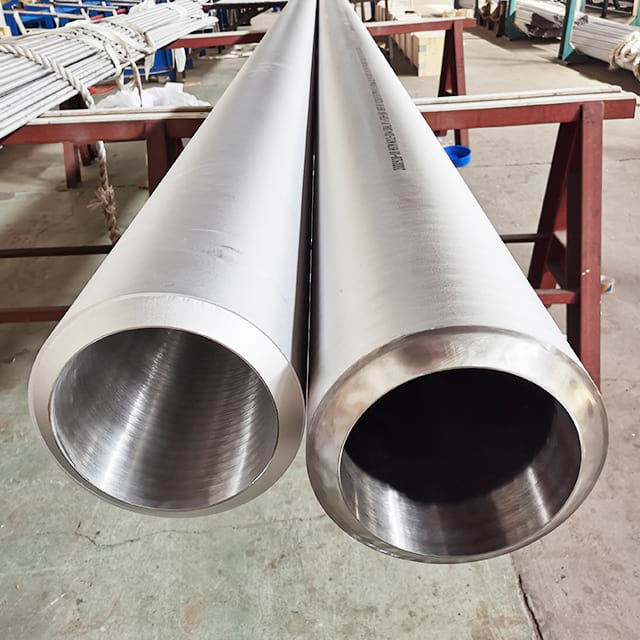

Un tubo sin costura de acero inoxidable es esencialmente una extrusión única y homogénea de metal sólido. Comprender su complejo proceso de fabricación es absolutamente fundamental para evaluar la calidad de los proveedores. Le ayuda a especificar con precisión tolerancias dimensionales y garantizar el estricto cumplimiento de ASTM/ASME para aplicaciones industriales exigentes.
Le explicaremos exactamente cómo los tochos de acero en bruto se transforman en tuberías de alta precisión. Aprenderá lo que los ingenieros de adquisiciones deben verificar en cada etapa de producción. Esta inmersión técnica profunda le permite mitigar sistemáticamente el riesgo del proyecto antes de firmar cualquier orden de compra.
La fabricación de tubos sin costura se basa en la perforación rotatoria o la extrusión para eliminar los puntos débiles inherentes a las alternativas soldadas, maximizando los índices de presión.
Los procesos secundarios de trabajo en frío (como el estirado en frío o el laminado en frío) dictan la precisión dimensional final y las propiedades mecánicas de un tubo de precisión de acero inoxidable..
El tratamiento térmico adecuado (recocido por solución) no es negociable para restaurar la resistencia a la corrosión después de las tensiones del conformado en caliente y en frío.
La evaluación de un proveedor requiere verificar protocolos estrictos de pruebas no destructivas (END) y el cumplimiento de estándares específicos de materiales (por ejemplo, ASTM A312).
Los ingenieros frecuentemente enfrentan un dilema difícil durante la planificación de proyectos. Deben sopesar los menores gastos de adquisiciones con un mayor desempeño operativo. La producción de tuberías soldadas cuesta menos, pero sus uniones longitudinales introducen vulnerabilidades inaceptables en entornos específicos. Debe especificar componentes sin costuras cuando se trata de cargas cíclicas de alta presión, procesamiento químico agresivo o gradientes térmicos extremos. En estas realidades operativas, una costura soldada actúa como un concentrador de tensión inherente. Aumenta la probabilidad de microfisuras y eventual ruptura bajo carga sostenida.
Una tubería sin costura especificada con éxito ofrece distintas ventajas de ingeniería sobre las alternativas soldadas. Puede medir este éxito a través de varios criterios verificables. En primer lugar, garantiza una microestructura uniforme en todo el cuerpo cilíndrico. En segundo lugar, proporciona índices de presión de estallido altamente consistentes en toda la circunferencia. No hay ningún eslabón débil en la matriz metálica. Finalmente, esta homogeneidad estructural se traduce directamente en un ciclo de vida significativamente más largo. Funcionan de manera confiable en ambientes hostiles y corrosivos donde las uniones soldadas a menudo experimentan un rápido deterioro localizado.
La adquisición de tuberías de calidad inferior introduce graves riesgos ocultos en sus instalaciones. Es posible que ahorre presupuesto desde el principio, pero las malas elecciones de materiales provocan efectos secundarios catastróficos. El tiempo de inactividad no planificado detiene la producción y agota las reservas operativas rápidamente. Las fallas repentinas de las tuberías crean riesgos extremos para la seguridad del personal de la planta. Además, depender de materiales inferiores obliga a ciclos de reemplazo prematuros. Debe monitorear, reparar y reemplazar constantemente las líneas degradadas, lo que paraliza la eficiencia general de la planta.
El proceso de fabricación comienza con una estricta selección de materias primas. Las palanquillas de acero inoxidable de alta pureza y coladas en continuo son absolutamente esenciales. El proceso de colada continua minimiza la porosidad interna y previene la formación de inclusiones no metálicas. Los defectos presentes en el tocho sólido inicial se magnificarán físicamente durante la intensa fase de extrusión. No se puede corregir una metalurgia base deficiente más adelante en la secuencia de fabricación. Por lo tanto, los fabricantes de primer nivel imponen estrictos controles de composición química en todas las palanquillas entrantes.
Una vez inspeccionados, los fabricantes trasladan la palanquilla sólida a un horno de solera rotativa para calentarla. El control preciso de la temperatura es fundamental durante esta etapa. El horno calienta el acero hasta su temperatura exacta de deformación plástica, normalmente entre 1200°C y 1300°C. Los operadores deben hacer que el metal sea altamente maleable. Sin embargo, no pueden sobrecalentarlo. Las temperaturas excesivas alterarán permanentemente la integridad estructural de la aleación. Una gestión térmica adecuada garantiza que la palanquilla ceda sin problemas durante la próxima deformación mecánica.
La transformación real de acero macizo a una carcasa hueca se produce mediante perforación rotativa o extrusión.
El proceso: Rodillos mecánicos pesados agarran el tocho calentado y lo hacen girar rápidamente. Fuerzan el acero candente y giratorio sobre un mandril perforador estacionario. Esta acción desplaza el centro sólido, empujando el metal hacia afuera para formar un tubo grueso y hueco.
Enfoque del resultado: A esta estructura inicial en bruto la llamamos 'tubo madre'. Este paso físico único y brutal dicta el grueso espesor inicial de la pared. Establece la homogeneidad estructural básica. En última instancia, esta fase de conformación en caliente forma la capacidad central de la tubería para contener la presión.
El tubo madre formado en caliente requiere un mayor refinamiento para cumplir con estrictas especificaciones de ingeniería. Los fabricantes utilizan procesos de trabajo en frío a temperatura ambiente para lograr dimensiones exactas. El proceso de producción de un tubo sin costura estirado en frío implica tirar físicamente del tubo madre a través de una matriz exterior endurecida. Al mismo tiempo, un tapón interior fijo sostiene el interior del tubo. Esta acción reduce drásticamente el diámetro y el espesor de la pared.
Esta operación de dibujo ofrece un inmenso valor al comprador. Pule el acabado superficial con un alto grado de suavidad. Reduce significativamente las tolerancias del diámetro exterior (OD) y del diámetro interior (ID). Además, tirar físicamente del metal a temperatura ambiente induce el endurecimiento por deformación. Este cambio metalúrgico aumenta drásticamente la resistencia a la tracción general del producto terminado.
Alternativamente, los fabricantes utilizan el peregrinaje, también conocido como laminado en frío. Debemos contrastar el estirado en frío con el laminado en frío para comprender sus usos específicos. Mientras el estirado tira del metal, el peregrino comprime activamente el tubo sobre un mandril cónico utilizando matrices anulares pesadas. Este método logra reducciones masivas de la sección transversal en una sola pasada.
Los materiales específicos de alta calidad dependen en gran medida del proceso de peregrinación. Por ejemplo, un tubo sin costura laminado en frío 304H requiere un control microestructural extremo. Las refinerías utilizan esta aleación austenítica con alto contenido de carbono para operaciones exigentes a alta temperatura. El peregrinaje garantiza una estructura de grano densa y uniforme. Este refinamiento de grano específico es crucial para resistir la deformación por fluencia dentro de sobrecalentadores y hornos de craqueo químico.
Consideramos que estos métodos de trabajo en frío son el estándar de precisión definitivo. El conformado en caliente por sí solo deja superficies rugosas y amplias variaciones dimensionales. No se pueden utilizar tuberías acabadas en caliente para sistemas de instrumentación delicados o sistemas hidráulicos aeroespaciales. El estirado y laminado en frío son estrictamente necesarios para producir un verdadero tubo de precisión de acero inoxidable . Estos métodos garantizan una concentricidad impecable y las estrechas bandas de tolerancia necesarias para aplicaciones de ingeniería avanzadas.
El trabajo en frío logra la perfección dimensional, pero crea graves problemas de ingeniería internos. La deformación física endurece excesivamente el acero. Reduce gravemente la ductilidad e induce tensiones internas masivas. Además, el calor generado durante la deformación puede hacer que el cromo se una al carbono. Esto forma carburos de cromo en los límites de los granos, lo que despoja a las zonas circundantes de su resistencia natural a la corrosión.
Debe restaurar el metal mediante un proceso llamado recocido en solución. El fabricante calienta los tubos trabajados en frío en un horno controlado con precisión. La temperatura se eleva lo suficiente (a menudo por encima de 1040 °C) para disolver completamente los carburos de cromo recién formados nuevamente en la matriz de la aleación. Una vez disueltos, la instalación enfría rápidamente los tubos en agua o aire forzado. Este enfriamiento repentino bloquea el cromo de forma segura en su lugar. El recocido por solución restaura completamente la legendaria resistencia a la corrosión y la necesaria ductilidad mecánica del material.
Tras el tratamiento térmico, los tubos se someten a decapado y pasivación. Esta es una secuencia de limpieza química altamente controlada.
Los tubos entran en un baño ácido calentado, normalmente una mezcla de ácidos nítrico y fluorhídrico.
Esta agresiva solución de decapado disuelve toda la oxidación de la superficie y las incrustaciones de tinte térmico que quedan del horno de recocido.
Una vez limpio, el metal desnudo interactúa con el oxígeno para formar una capa microscópica e invisible de óxido de cromo pasivo.
Esta capa pasiva es lo que hace que el acero inoxidable sea verdaderamente "inoxidable". Proporciona un escudo continuo contra los ataques ambientales. Debe evaluar cuidadosamente a los proveedores en este punto específico. Advierta a sus equipos de adquisiciones contra los proveedores que se apresuran en el paso de acabado químico. Una pasivación inadecuada deja depósitos de hierro vulnerables en la superficie. Estos defectos microscópicos conducen inevitablemente a una corrosión por picaduras rápida y localizada y a fallas estructurales tempranas en el campo.
Nunca debes ver las pruebas como una mera formalidad burocrática. El control de calidad exhaustivo es el principal diferenciador entre los socios de ingeniería premium y los proveedores con presupuestos arriesgados. Las fábricas de buena reputación invierten mucho en equipos de diagnóstico avanzados. Demuestran físicamente que su producto puede soportar cargas operativas específicas. Si un proveedor intenta eludir extensos protocolos de prueba para reducir los precios, está transfiriendo el riesgo estructural directamente a sus instalaciones.
Las fábricas implementan una combinación de métodos estándar de pruebas no destructivas (NDT) para verificar la seguridad del producto. Cada método apunta a un modo de falla potencial completamente diferente.
Método de prueba | Función primaria | Enfoque de detección |
|---|---|---|
Prueba de corrientes de Foucault | Detecta anomalías en la superficie. | Identifica microfisuras, picaduras y defectos del subsuelo mediante inducción electromagnética. |
Pruebas hidrostáticas | Demuestra capacidad de presión | Sella la tubería y la bombea con agua a presión para verificar la clasificación de rotura bajo carga operativa. |
Pruebas ultrasónicas (UT) | Verifica la geometría interna. | Utiliza ondas sonoras de alta frecuencia para garantizar una consistencia y concentricidad absolutas en el espesor de la pared. |
Los equipos de adquisiciones deben exigir certificaciones específicas antes de aceptar la entrega. Debe exigir de forma rutinaria Certificados de prueba de fábrica (MTC). Asegúrese de que estos documentos coincidan con los estándares EN 10204 3.1 o 3.2. Un certificado 3.1 proporciona resultados detallados de pruebas químicas y mecánicas validados por el departamento de inspección independiente de la fábrica. Un certificado 3.2 requiere un inspector externo para su validación final. Además, sus órdenes de compra deben indicar explícitamente el cumplimiento de ASTM A312, ASME SA312 o sus especificaciones regionales equivalentes específicas. Estos documentos son sus garantías legales y técnicas de calidad.
Seleccionar un fabricante confiable de tubos sin costura requiere una cuidadosa diligencia debida. Primero debes evaluar su capacidad física y sus límites de tamaño. La fabricación sin costuras está estrictamente limitada físicamente por los tamaños de troquel y mandril de perforación disponibles. Verifique si el proveedor puede extruir de forma nativa el diámetro exterior (OD) requerido. Algunos proveedores de nivel inferior dependen en gran medida de la expansión secundaria en caliente para lograr diámetros mayores. La expansión en caliente empuja al metal más allá de sus límites físicos ideales. Altera significativamente las estrictas tolerancias dimensionales que se esperan de un producto premium.
La transparencia de la cadena de suministro es su segunda métrica de evaluación importante. Debe evaluar si el posible proveedor controla todo el proceso de fabricación. Los fabricantes premium gestionan todo internamente, desde el abastecimiento inicial de palanquilla hasta la certificación final de END. Los proveedores económicos suelen subcontratar las fases críticas, especialmente el tratamiento térmico y la pasivación química. La subcontratación rompe la cadena de custodia de la calidad. Introduce variables peligrosas en el proceso metalúrgico.
Cuando esté listo para seguir adelante, utilice una lista de verificación estandarizada para su proceso de Solicitud de cotización (RFQ).
Solicite documentación: solicite muestras de certificados de prueba de fábrica EN 10204 3.1 de series de producción similares recientes.
Defina las dimensiones claramente: especifique los requisitos exactos de tolerancia de diámetro exterior, diámetro interior y espesor de pared desde el principio.
Fije la química: defina los grados exactos de aleación necesarios (por ejemplo, 316L estándar frente a 304H con alto contenido de carbono).
Prueba de demanda: especifique todos los requisitos de END requeridos, incluidos los mandatos de pruebas hidrostáticas y ultrasónicas.
El proceso de fabricación sin interrupciones es una secuencia física intencionadamente rigurosa. Desde la violenta perforación rotatoria de palanquillas en bruto hasta la meticulosa precisión del estirado en frío, cada paso importa. El recocido por solución posterior y la pasivación química restauran el metal a su estado óptimo. Este proceso deliberado de múltiples etapas produce una integridad estructural inflexible. Elimina activamente los puntos débiles inherentes a las alternativas soldadas, lo que garantiza que sus sistemas manejen presiones extremas de forma segura.
Recomendamos encarecidamente a los compradores que prioricen la calidad sobre los precios bajos. Una tubería más barata que falla prematuramente cuesta mucho más en tiempo de inactividad e incidentes de seguridad. Debe asociarse exclusivamente con proveedores que ofrezcan datos de prueba transparentes. Insista en trabajar con fabricantes que mantengan capacidades internas de tratamiento térmico y acabado químico. El control completo del proceso garantiza una confiabilidad metalúrgica constante.
Tome medidas proactivas para proteger su cadena de suministro hoy. Solicite a su equipo de ingeniería que recopile sus especificaciones técnicas, dibujos dimensionales exactos y requisitos de aplicación específicos. Envíe estos detalles a un socio de fabricación verificado para una consulta de ingeniería integral o una solicitud de cotización precisa. La alineación temprana le garantiza obtener las características de rendimiento exactas que exige su instalación.
R: Los equipos de extrusión y perforación tienen limitaciones físicas estrictas. La mayoría de las fábricas limitan la producción sin costura estándar alrededor de 24 pulgadas de diámetro exterior (OD). Las tuberías de gran diámetro que superan este límite suelen soldarse para superar estas limitaciones de fabricación. Sin embargo, algunas fábricas especializadas pueden producir tubos sin costura ligeramente más grandes utilizando técnicas secundarias de expansión en caliente, aunque este proceso puede afectar las tolerancias dimensionales.
R: El estirado en frío requiere importantes pasos de procesamiento adicionales después de la extrusión en caliente inicial. La fábrica debe enfriar la tubería, aplicar lubricación especializada y pasarla físicamente a través de costosas matrices de carburo. Esto provoca un gran desgaste de las herramientas y lleva mucho más tiempo ejecutarlas. Usted paga una prima por las tolerancias dimensionales más estrictas resultantes, el acabado superficial superior y la mayor resistencia a la tracción.
R: Debe indicar formalmente a su equipo de adquisiciones que solicite Certificados de prueba de fábrica EN 10204 3.1. Haga referencias cruzadas de estos documentos para verificar el estricto cumplimiento de ASTM o ASME. Además, exija informes de identificación positiva de materiales (PMI) para confirmar la química de la aleación, junto con informes de pruebas hidrostáticas y ultrasónicas firmados para validar la integridad estructural.
